產品簡介：

2BE型水環式真空泵是泉達公司在結合了國外的先進技術后，運用本身多年的制造生產經驗和科研成果，研制開發的一款高性能節能設備。此款2BE型水環真空泵一般適用于抽吸無顆粒，不容水，沒有腐蝕性的氣體。以保證在密閉容器中形成真正的真空狀態，和壓力。此款真空泵能夠根據實際需求，改變過流部件材料，用于抽吸含有腐蝕性氣體或者腐蝕性液體作為工作液。2BE型水環式真空泵廣泛用于造紙、化工、石化、輕工、制藥、食品、冶金、建材、石器、洗煤、選礦、化肥等行業。

驅動分為兩種方式：

一、低速電動機，通過聯軸器跟泵直接連接

二、高速電動機，通過皮帶傳動

的特點：

2BE型水環式真空泵采用單級單作用的結構形式，具有結構簡單，維修方便，運行可靠，高效節能的優點，并能適應排水量大，載荷沖擊波動等惡劣工況。2BE型水環式真空泵的排氣系統采用獨特的聚四氟乙烯閥板結構（原水環泵為球閥結構）。閥板覆蓋在平圓盤外側的排氣孔上，并由其另一側的不銹鋼擋板定位，此閥板隨入口壓力的變化而改變其彎曲程度，使得泵送介質在達到入口壓力時即可排出泵外。該結構避免了真空系統中的過壓縮，可以自動調整排氣面積降低能量消耗，從而達到最佳的運行效率。

　　我們對于2BE型水環式真空泵關鍵部位，如分配板，葉輪和泵軸進行了系統優化設計，簡化了結構，提高了性能，實現節能，采用焊接葉輪，葉片一次沖壓、成型，型線合理；輪彀全部加工，從根本上解決了動平衡問題。葉輪與泵軸采用熱裝過盈配合，性能可靠，運轉平穩。葉輪焊接后，整體運行良好的熱處理，葉片具有良好的韌性，使葉片的抗沖擊，抗折彎能力得以根本保證，能適應載荷沖擊波動的惡劣工況。2BE型水環式真空泵，自帶氣水分離器，多位置設有排氣口，泵蓋設有排氣閥檢修窗口，葉輪與分配板間隙通過定位軸兩端壓蓋調整，安裝使用方便，操作簡單，便于維修。

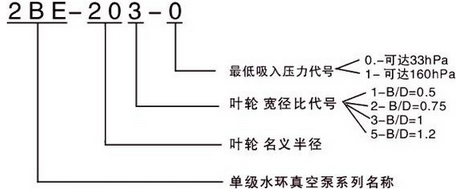

型號意義：

水環式真空泵

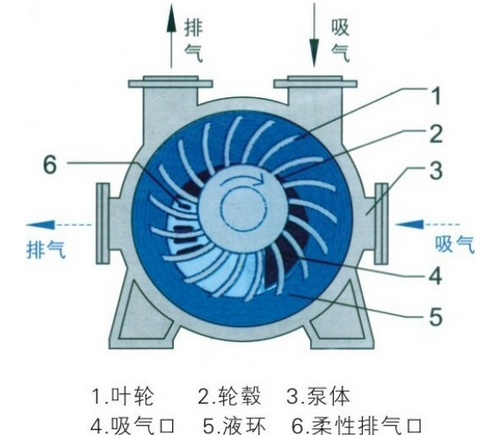

結構：

水環式真空泵

技術參數表：

型號	轉速（傳動方式） r/min	軸功率 kW	電機功率 kW	配用電機 380V	極限真空度 mbar	最大抽氣速率		泵重 (整機） kg
型號	轉速（傳動方式） r/min	軸功率 kW	電機功率 kW	配用電機 380V	極限真空度 mbar	m3/h	m3/min	泵重 (整機） kg
2BE1 102-0	1450（直聯） 1300（皮帶） 1625（皮帶） 1750（皮帶）	5.8 5.0 6.8 8.0	7.5 7.5 7.5 11	Y132M-4 Y132M-4 Y132M-4 Y160M-4	33mbar (-0.098MPa)	235 210 270 290	3.9 3.5 4.5 4.8	311 295 311 346
2BE1 103-0	1450（直聯） 1300（皮帶） 1625（皮帶） 1750（皮帶）	8.2 7.0 9.9 11.1	11 11 15 15	Y160M-4 Y160M-4 Y160L-4 Y160L-4	33mbar (-0.098MPa)	340 300 385 412	5.7 5.0 6.4 6.9	363 347 388 388
2BE1 151-0	1450（直聯） 1100（皮帶） 1300（皮帶） 1625（皮帶） 1750（皮帶）	10.8 7.2 9.2 13.2 14.8	15 11 11 15 18.5	Y160L-4 Y160M-4 Y160M-4 Y160L-4 Y180M-4	33mbar (-0.098MPa)	405 300 360 445 470	6.8 5.0 6.0 7.4 7.8	469 428 444 469 503
2BE1 152-0	1450（直聯） 1100（皮帶） 1300（皮帶） 1625（皮帶） 1750（皮帶）	12.5 8.3 10.5 15.0 17.2	15 11 15 18.5 22	Y160L-4 Y160M-4 Y160L-4 Y180M-4 Y180L-4	33mbar (-0.098MPa)	465 340 415 510 535	7.8 5.7 6.9 8.5 8.9	481 437 481 515 533
2BE1 153-0	1450（直聯） 1100（皮帶） 1300（皮帶） 1625（皮帶） 1750（皮帶）	16.3 10.6 13.6 19.6 22.3	18.5 15 18.5 22 30	Y180M-4 Y160L-4 Y180M-4 Y180L-4 Y200L-4	33mbar (-0.098MPa)	600 445 540 660 700	10.0 7.4 9.0 11.0 11.7	533 480 533 551 601
2BE1 202-0	970（直聯） 790（皮帶） 880（皮帶） 1100（皮帶） 1170（皮帶） 1300（皮帶）	17 14 16 22 25 30	22 18.5 18.5 30 30 37	Y200L2-6 Y180M-4 Y180M-4 Y200L-4 Y200L-4 Y225S-4	33mbar (-0.098MPa)	760 590 670 850 890 950	12.7 9.8 11.2 14.2 14.8 15.8	875 850 850 940 945 995
2BE1 203-0	970（直聯） 790（皮帶） 880（皮帶） 1100（皮帶） 1170（皮帶） 1300（皮帶）	27 20 23 33 37 45	37 30 30 45 45 55	Y250M-6 Y200L-4 Y200L-4 Y225M-4 Y225M-4 Y250M-4	33mbar (-0.098MPa)	1120 880 1000 1270 1320 1400	18.7 14.7 16.7 21.2 22.0 23.3	1065 995 995 1080 1085 1170
2BE1 252-0	740（直聯） 558（皮帶） 660（皮帶） 832（皮帶） 885（皮帶） 938（皮帶）	38 26 31.8 49 54 60	45 30 37 55 75 75	Y280M-8 Y200L-4 Y225S-4 Y250M-4 Y280S-4 Y280S-4	33mbar (-0.098MPa)	1700 1200 1500 1850 2000 2100	28.3 20.0 25.0 30.8 33.3 35.0	1693 1460 1515 1645 1805 1805
2BE1 253-0	740（直聯） 560（皮帶） 660（皮帶） 740（皮帶） 792（皮帶） 833（皮帶） 885（皮帶） 938（皮帶）	54 37 45 54 60 68 77 86	75 45 55 75 75 90 90 110	Y315M-8 Y225M-4 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y280M-4 Y315S-4	33mbar (-0.098MPa)	2450 1750 2140 2450 2560 2700 2870 3020	40.8 29.2 35.7 40.8 42.7 45.0 47.8 50.3	2215 1695 1785 1945 1945 2055 2060 2295
2BE1 303-0	740（直聯） 590（直聯） 466（皮帶） 521（皮帶） 583（皮帶） 657（皮帶） 743（皮帶）	98 65 48 54 64 78 99	110 75 55 75 75 90 132	Y315L2-8 Y315L2-10 Y250M-4 Y280S-4 Y280S-4 Y280M-4 Y315M-4	33mbar (-0.098MPa)	4000 3200 2500 2800 3100 3580 4000	66.7 53.3 41.7 46.7 51.7 59.7 66.7	3200 3200 2645 2805 2810 2925 3290
2BE1 305-1 2BE1 306-1	740（直聯） 590（直聯） 490（皮帶） 521（皮帶） 583（皮帶） 657（皮帶） 743（皮帶）	102 70 55 59 68 84 103	132 90 75 75 90 110 132	Y355M1-8 Y355M1-10 Y280S-4 Y280S-4 Y280M-4 Y315S-4 Y315M-4	160mbar (-0.085MPa)	4650 3750 3150 3320 3700 4130 4650	77.5 62.5 52.5 55.3 61.2 68.8 77.5	3800 3800 2950 3000 3100 3300 3450
2BE1 353-0	590（直聯） 390（皮帶） 415（皮帶） 464（皮帶） 520（皮帶） 585（皮帶） 620（皮帶） 660（皮帶）	121 65 70 81 97 121 133 152	160 75 90 110 132 160 160 185	Y355L2-10 Y280S-4 Y280M-4 Y315S-4 Y315M-4 Y315L1-4 Y315L1-4 Y315L2-4	33mbar (-0.098MPa)	5300 3580 3700 4100 4620 5200 5500 5850	88.3 59.7 61.7 68.3 77.0 86.7 91.7 97.5	4750 3560 3665 3905 4040 4100 4100 4240
2BE1 355-1 2BE1 356-1	590（直聯） 390（皮帶） 435（皮帶） 464（皮帶） 520（皮帶） 555（皮帶） 585（皮帶） 620（皮帶）	130 75 86 90 102 115 130 145	160 90 110 110 132 132 160 185	Y355L2-10 Y280M-4 Y315S-4 Y315S-4 Y315M-4 Y315M-4 Y315L1-4 Y315L2-4	160mbar (-0.085MPa)	6200 4180 4600 4850 5450 5800 6100 6350	103.3 69.7 76.7 80.8 90.8 98.3 101.7 105.8	5000 3920 4150 4160 4290 4300 4350 4450
2BE1 403-0	330（皮帶） 372（皮帶） 420（皮帶） 472（皮帶） 530（皮帶） 565（皮帶）	97 110 131 160 203 234	132 132 160 200 250 280	Y315M-4 Y315M-4 Y315L1-4 Y315L2-4 Y355M2-4 Y355L1-4	33mbar (-0.098MPa)	5160 5700 6470 7380 8100 8600	86.0 95.0 107.8 123.0 135.0 143.3	5860 5870 5950 6190 6630 6800
2BE1 405-1 2BE1 406-1	330（皮帶） 372（皮帶） 420（皮帶） 472（皮帶） 530（皮帶） 565（皮帶）	100 118 140 170 206 235	132 160 185 200 250 280	Y315M-4 Y315L1-4 Y315L2-4 Y315L2-4 Y355M2-4 Y355L1-4	160mbar (-0.085MPa)	6000 6700 7500 8350 9450 10100	100.0 111.7 125.0 139.2 157.5 168.3	5980 6070 6200 6310 6750 6920

注：以上所選電機功率可在大多工況下工作。如排氣口壓力較高（0.02~0.05MPa），則應相應加大電機功率；如2BE型水環式真空泵正常工作時軸功率較小，也可選用接近軸功率的電機功率，如此更為節能。

注：2BE型水環式真空泵的水溫對其性能影響較大，而水環真空泵的性能曲線均為在15℃的水溫條件下測得，因此在實際選用水環真空泵時應對水環真空泵的抽氣速率進行修正。修正方法請參照：水溫對水環真空泵性能的影響。

注：以上所選電機功率可在大多工況下工作。如排氣口壓力較高（0.02~0.05MPa），則應相應加大電機功率；如2BE型水環式真空泵工作時軸功率較小，也可選用接近軸功率的電機功率，如此更為節能。
耗水量：

型號	標準轉速 rpm	轉速范圍 rpm	在以下吸入壓力（mbar,絕壓）時的耗水量　m3/h
型號	標準轉速 rpm	轉速范圍 rpm	≤160	200	300	400	500	600	700	＞800
2BE1 102-0	1450	1300~1750	1.1	1.1	0.73	0.73	0.73	0.73	0.36	0.36
2BE1 103-0	1450	1300~1750	1.4	1.4	0.93	0.93	0.93	0.93	0.47	0.47
2BE1 151-0	1450	1100~1750	1.5	1.5	1	1	1	1	0.5	0.5
2BE1 152-0	1450	1100~1750	1.7	1.7	1.13	1.13	1.13	1.13	0.57	0.57
2BE1 153-0	1450	1100~1750	1.9	1.9	1.27	1.27	1.27	1.27	0.63	0.63
2BE1 202-0	980	790~1300	2.1	2.1	1.4	1.4	1.4	1.4	0.7	0.7
2BE1 203-0	980	790~1300	2.6	2.6	1.73	1.73	1.73	1.73	0.87	0.87
2BE1 252-0	740	558~938	4.4	4.4	2.93	2.93	2.93	2.93	1.47	1.47
2BE1 253-0	740	560~938	5.2	5.2	3.47	3.47	3.47	3.47	1.73	1.73
2BE1 303-0	660	466~743	8.5	8.5	6.8	6.8	5.7	5.7	2.9	2.9
2BE1 303-2	660	466~743	-	9.1	7.9	6.7	5.6	4.4	3.2	2.0
2BE1 305-1	660	466~743	8.2	8.2	7.8	7.0	6.0	5.1	4.2	3.3
2BE1 306-1	660	466~743	8.2	8.2	7.8	7.0	6.0	5.1	4.2	3.3
2BE1 353-0	530	372~660	11.2	11.2	9.0	9.0	7.5	7.5	3.8	3.8
2BE1 353-2	530	372~660	-	12.1	10.5	9.0	7.4	5.8	4.3	2.7
2BE1 355-1	530	372~660	10.9	10.9	10.4	9.3	8.0	6.7	5.5	4.3
2BE1 356-1	530	372~660	10.9	10.9	10.4	9.3	8.0	6.7	5.5	4.3
2BE1 403-0	420	330~565	16.0	16.0	12.8	10.7	10.7	8.7	7.2	5.4
2BE1 405-1	420	330~565	14.7	14.7	14.2	12.6	10.9	9.2	7.7	5.9

注：1、2BE型水環式真空泵工作液種類：通常情況下用水，標準溫度15℃（范圍0℃至65℃）；或其溫度至少要低于其沸點10℃。

2、以上耗水量為2BE型水環式真空泵在標準轉速下所需的耗水量，對不同轉速，數據表中的流量值應乘以（實際轉速÷標準轉速）
3、如需增加2BE型水環式真空泵工作液流量，則數據表中的流量加倍。

性能表：

型號	轉速（傳動方式） r/min	最大軸功率 kW	電機功率 kW	最大抽氣速率		極限真空度（絕對壓力） mbar	泵頭重量（含上置分離器） kg
型號	轉速（傳動方式） r/min	最大軸功率 kW	電機功率 kW	m3/h	m3/min	極限真空度（絕對壓力） mbar	泵頭重量（含上置分離器） kg
2BE3 400	340(皮帶/減速機） 390(皮帶/減速機） 440(皮帶/減速機） 490(皮帶/減速機） 530(皮帶/減速機） 570(皮帶/減速機） 610(皮帶/減速機）	82 95 115 134 148 167 189	110 110 132 160 185 200 220	4850 5650 6250 6900 7470 8000 8600	80.8 94.2 104.2 115.0 124.5 133.3 143.3	160	3275
2BE3 420	340(皮帶/減速機） 390(皮帶/減速機） 440(皮帶/減速機） 490(皮帶/減速機） 530(皮帶/減速機） 570(皮帶/減速機） 610(皮帶/減速機）	108 132 157 180 204 229 260	132 160 185 200 220 250 315	6650 7650 8550 9400 10150 10700 11600	110.8 127.5 142.5 156.6 169.2 178.3 193.3	160	3720
2BE3 500	260（減速機) 300（減速機) 340（減速機) 380（減速機) 420（減速機) 470（減速機)	142 171 203 238 277 338	160 200 250 280 315 400	8700 10150 11400 12700 13800 15500	145.0 169.2 190.0 211.7 230.0 258.3	160	6110
2BE3 520	260（減速機) 300（減速機) 340（減速機) 380（減速機) 420（減速機) 470（減速機)	172 210 245 288 337 412	200 250 280 315 400 500	10700 12300 14000 15400 16800 18700	178.3 205.0 233.3 256.7 280.0 311.7	160	6740
2BE3 600	230（減速機) 260（減速機) 290（減速機) 320（減速機) 350（減速機) 400（減速機)	205 243 285 322 365 465	250 280 315 355 450 560	12700 14400 16000 17500 19000 21600	211.7 240.0 266.7 291.7 316.7 360.0	160	9100
2BE3 620	230（減速機) 260（減速機) 290（減速機) 320（減速機) 350（減速機) 400（減速機)	250 300 340 390 450 570	280 355 400 450 500 630	15600 17700 19500 21300 23200 26200	260.0 295.0 325.0 355.0 386.7 436.7	160	10700
2BE3 670	210（減速機) 240（減速機) 270（減速機) 300（減速機) 320（減速機) 330（減速機) 370（減速機)	280 350 415 465 523 545 670	315 400 450 560 630 630 800	18300 20400 23160 25500 27000 27720 30960	305 340 386 425 450 462 516	160	12700
2BE3 720	190（減速機) 210（減速機) 240（減速機) 270（減速機) 300（減速機) 340（減速機)	345 395 475 550 642 795	400 450 560 630 710 900	21900 24300 27480 30540 33780 38100	365 405 458 509 563 635	160	15700

注：1、以上所選電機功率可在大多工況下工作。如排氣口壓力較高（表壓0.02~0.05MPa），則應相應加大電機功率；如實際2BE型水環式真空泵的工作壓力對應的軸功率較小（參照軸功率曲線），也可選用接近軸功率的電機功率，如此可更為節能。

2、以上真空泵轉速為參考轉速，實際轉速根據傳動方式及客戶要求確定。
3、2BE3 400/420皮帶傳動可選擇轉速：327/349/393/446/475/498/527rpm。
4、2BE3 500以上真空泵不推薦皮帶傳動。
5、減速機傳動安裝尺寸需確定轉速、減速機生產廠家后確定。
6、上表所列抽氣速率為該泵的最大抽氣速率，實際抽氣速率隨吸入壓力而變化，請參照“性能曲線”選型。
7、注：2BE型水環式真空泵的水溫對其性能影響較大，而水環真空泵的性能曲線均為在15℃的水溫條件下測得，因此在實際選用水環真空泵時應對水環真空泵的抽氣速率進行修正。
